Apple M2

Apple M2; Central processing unit
Prodotto	24 giugno 2022
Progettato da	Apple Inc.
Produttore	TSMC
Variante	M2 Pro; M2 Max; M2 Ultra
Applicazioni	PC (Mac), tablet (iPad)
Predecessore	Apple M1
Successore	Apple M3
Nome in codice	APL1109
Specifiche tecniche
Processo; (l. canale MOSFET)	5 nm
Set di istruzioni	AArch64 (ARM64)
N° di core (CPU)	Octa-Core (8) 4 High (3,20 GHz); 4 Low (2,00 GHz);
Cache L1	per Core (CPU): 192+128 KB (x4 High); 128+64 KB (x4 Low);
Cache L2	per Cluster (CPU): 16 MB (x4 High); 4 MB (x4 Low);
GPU	Apple (Deca-Core) 320 Executions units; 3,6 TFLOPS;
NPU	Apple (Hexadeca-Core) 1,1 TFLOPS;

Apple M2 è la seconda generazione di system-on-a-chip (SoC) ARM progettato da Apple Inc. per ambiente Mac e iPad.^[1]

Realizzato con processo produttivo a 5 nm, contiene 20 miliardi di transistor ed è dotato di una CPU a 8 core, una GPU fino a 10 core e una NPU a 16 core.^[1]

Presentato alla WWDC del 6 giugno 2022, Apple M2 viene montato su MacBook Air 13" 2022^[2], MacBook Air 15” 2023^[3], MacBook Pro 13" 2022^[4] e iPad Pro 2022^[5].

Caratteristiche

CPU

L'Apple M2 è dotato di una unità di elaborazione centrale (CPU) a 8 core, di cui 4 "Avalanche", ad alte prestazioni, e 4 core "Blizzard", ad alta efficienza.^[6]

I core ad alte prestazioni possiedono:

cache istruzioni L1 da 192 KB
cache dati L1 da 128 KB
cache condivisa L2 da 16 MB

I core ad alta efficienza hanno invece:

cache istruzioni L1 da 128 KB
cache dati L1 da 64 KB
cache condivisa L2 da 4 MB

Il chip è inoltre dotato di una cache condivisa a livello di sistema con la GPU da 8 MB.

GPU

Il chip M2 integra una unità di elaborazione grafica (GPU) da 10 core (o 8 core) progettata da Apple. Ogni core è diviso in 32 unità di esecuzione, ciascuna delle quali contiene 8 unità aritmetico-logiche (ALU). In totale l'M2 contiene 320 unità di esecuzione o 2560 ALU, con una prestazione massima di 3.6 TFLOP.^[6]

NPU

L'M2 è inoltre dotato di una unità di elaborazione neurale (NPU) a 16 core in grado di eseguire 15.8 trilioni di operazioni al secondo.^[6]

Memoria

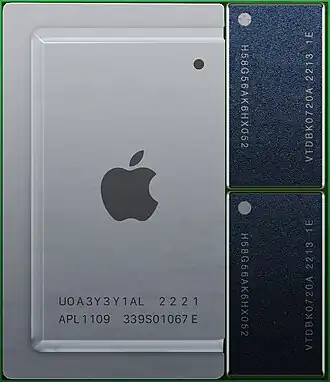

L'M2 utilizza SDRAM LPDDR5 a 6.400 MT/s in una configurazione di memoria unificata condivisa da tutti i componenti del processore. I chip SoC e la RAM sono montati insieme in un design system-in-a-package. Sono disponibili configurazioni da 8 GB, 16 GB e 24 GB, con un bus di memoria a 128 bit e una larghezza di banda di 100 GB/s.^[6]

Altri componenti

È presente un image signal processor (ISP), un controller PCIe, un Secure Enclave, e un controller USB4 che include il supporto alla tecnologia Thunderbolt 3.

I codec supportati su M2 includono 8K H.264, 8K H.265 (8/10bit, up to 4:4:4), 8K Apple ProRes, VP9, e JPEG.^[1]

La componentistica di Apple M2 è la seguente:

GPU	GPU	GPU	GPU
CPU ^Avalanche ^(3,20 GHz)	CPU ^Avalanche ^(3,20 GHz)	CPU ^Blizzard ^(2,00 GHz)	CPU ^Blizzard ^(2,00 GHz)	UMA ^{(4/8/12 GB)}
192+128 KB	192+128 KB	128+64 KB	128+64 KB
CPU ^Avalanche ^(3,20 GHz)	CPU ^Avalanche ^(3,20 GHz)	CPU ^Blizzard ^(2,00 GHz)	CPU ^Blizzard ^(2,00 GHz)
192+128 KB	192+128 KB	128+64 KB	128+64 KB
Cache 16 MB		Cache 4 MB
GPU	GPU	GPU	GPU	UMA ^{(4/8/12 GB)}
GPU	GPU
NPU	NPU	NPU	NPU
NPU	NPU	NPU	NPU
NPU	NPU	NPU	NPU
NPU	NPU	NPU	NPU

Dispositivi

(2022): MacBook Air 13"
(2022): MacBook Pro 13"
(2022): iPad Pro 11" (4ª generazione)
(2022): iPad Pro 12,9" (6ª generazione)
(2023): MacBook Air 15”
(2023): Mac mini
